テクニカルインフォメーション

テレマークバインディングの調整とメンテナンス

2007年時点の情報です

ブラックダイヤモンドのテレマークバインディングには01、02、03の3モデルがあります。スキー/ツアーモード切り替えにより滑走性能と歩行性能を両立させた01、ダイレクトなパワー伝達とねじれ剛性を優先した02、自然な踵の上がりを実現したツアー向き03など使用する状況に応じモデルを選択できます。
各モデルの持つパフォーマンスを最大限発揮させるためにはスプリングカートリッジのテンションを適切に調整し、破損や故障などトラブルを防ぐために各パーツのチェックを行う必要があります。
ここではバインディングの調整方法とチェック箇所、日常のメンテナンスをご説明します。
■カートリッジの適正テンション
使用の前後でスプリングカートリッジのテンションが変ることがあります。これはブーツソールとカートリッジが接しているブラックダイヤモンドバインディングの特性で、使用中にカートリッジが若干回る場合があるからです。
2007/2008モデルでは、スプリングカートリッジのテンション調整の目安として、ブーツを装着した状態でシリンダー内側の銀色のスリーブナットが5~10mm出た状態にセットするように推奨しています。(写真1)
この数値にセットした場合のスプリングテンションはやや強目に設定されており、緩みを発生させないことを最優先した数値といえます。
滑走時のレスポンスを優先するのかハイクアップなどでの歩行のしやすさを優先するのか、使用する場面やそれぞれの脚力に応じたテンションの調整を行うことをお奨めします。
写真1.適正に調整されたカートリッジテンション
■調整方法
スプリングカートリッジには+/-の表示があり、+側に回すとテンションが強く(全長が縮む)-側に回すとテンションが弱く(全長が伸びる)なります。(写真2)
テンションを強めれば踵の上がりを抑えて強く内足を踏み込むことが出来(滑走時のレスポンス優先)弱くすれば踵が上げやすく(ハイクアップなどでの歩行のしやすさを優先)なります。
ただし最大限にテンションを弱くする場合でもブーツを装着した状態でスプリングカートリッジ後部の黒い部分と内側のスリーブナットが同じ位置(写真3)になるようにセットして下さい。この位置よりも緩くセットした場合滑走時や歩行時にヒールレバーが外れてしまう可能性があります。この設定でもスプリングテンションが強すぎると感じる場合はカートリッジをミッドスティッフからフリーフレックスへ変更するなど、1クラス軟らかめのカートリッジに交換することをお奨めします。
写真2.+側に回すとテンションが強くなり、-側に回すと弱くなる。 写真3.テンションをもっとも弱くした状態でも銀色のスリーブナットが黒いスリーブの中に入り込まないように。
■チェック箇所とメンテナンス
使用前には取り付けビスの緩みやプラスチックパーツのひび割れなど基本的なチェックを行ってください。
いずれのモデルもワイヤーケーブルの劣化や損傷が認められた場合はパーツを交換することをお奨めします。
ケーブルが劣化しやすい箇所は
02、03のセンタートークリップのカシメ部分(写真4)
01のピポット部分にセットされているフロントケーブルのカシメ(写真5)
01、02、03のリアケーブルのワイヤージョイント部分です(写真6)。
各パーツが劣化している場合は最低限のリプレイスパーツがセットされた01、02、03それぞれのバックカントリーキットを使用し補修を行ってください。(写真7)

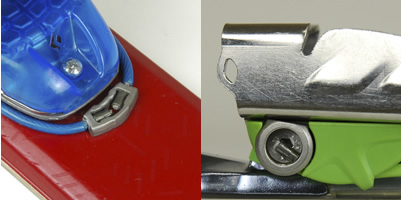

写真4.センタートークリップのカシメ 写真5.01のピボット内部のカシメ
写真6.リアケーブルのワイヤージョイント(赤線で囲まれた部分) 写真7.バックカントリーキット(01用)
ツアーモードを備えた01特有のチェック箇所としてトープレート後端のノッチを作動させるケーブルの伸びがあります。(写真8)
このケーブルが劣化して伸びていたり、ノッチからカシメが外れてしまっている場合はツアーモードからスキーモードへの復帰ができなくなるか、または滑走中にツアーモードになってしまい危険です。この部分の補修は修理扱いとなるため販売店もしくは弊社へご相談下さい。
使用後には水洗いし十分に乾燥させて下さい。
特にカートリッジシリンダー内部はよく乾燥させて下さい。錆びが発生しスプリングの劣化につながります。
01にはトープレートをスキー/ツアーモードに切り替えるためのフックスプリングがあります。この部分にシリコングリスなど低温用のグリスを定期的に塗布してください(写真9)。グリスアップすることでフックの動きをスムースに保ち、トープレートをしっかりと固定できます。
写真8.01のトープレートのケーブル(赤線で囲まれた部分) 写真9.01のフックスプリングには低温用シリコングリスを塗布する。
